Artikel: ERCE100H3-RLI

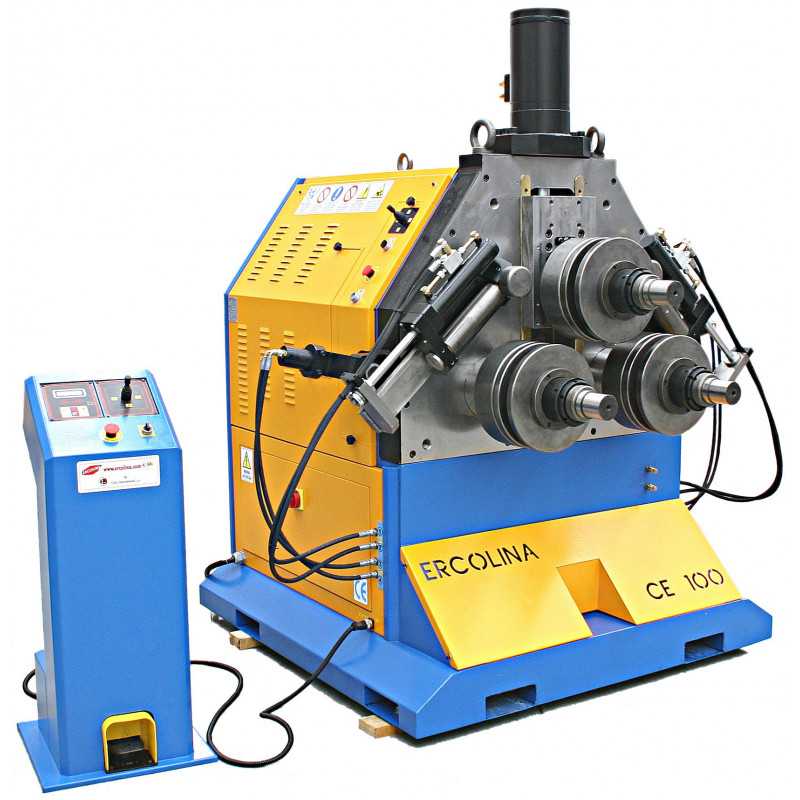

CE 100 H3 RLI - Ringbiegemaschine
Zur Anzeige aller Informationen (Videos, Produktanfrage...), müssen Sie unten in den Cookie-Settings mindestens "funktionelle Cookies" zulassen
hydraulische Verstellung der seitlichen Richtrollen
3 angetreibene Wellen, hydraulische Zustellung der Mittelwalze (8 Programme)
max. Biegeleistung D.5" Gas oder D. 140 x 6 mm
Ringbiegemaschine CE 100... max. Biegeleistung D.5" Gas oder D. 140 x 6 mm
CE 100 H3 - RLI: 3 angetriebene Wellen, hydraulische Zustellung mit progr.Zustellung (8 Programme) + Digitalanzeige + hydr. Richtrollen- Externes Bedienpult mit Fußpedalsteuerung und Digitalanzeige 0,1 mm der Walzenposition
- hydraulische Seitenrichtrollen über Joystick verstellbar in 3 Achsen
- 3 unabhängig angetriebene Wellen mit automatischer Kompensation der Geschwindigkeit
- Patentiertes Hydrauliksystem mit Genauigkeit 0,1 mm mit hydraulischer, programmierbarer Zustellung der Mittelwalze
- Steuerung mit 8 Programmen
- Von Ercolina patentierter gleichzeitiger Vorschub und Rollenbewegung zur Minimierung der Verformung
- Robuste Struktur und starre Komponenten für hohe Widerstandsmomentwerte
- Geschmiedete, präzisionsgeschliffene Wellen für maximale Leistung und minimale Durchbiegung angepasst
- Verstärktes, technisch ausgereiftes Hauptrahmendesign, das nachweislich die Leistung von Konkurrenzmodellen übertriff
- Biegegeschwindigkeiten 20 % schneller als bei Konkurrenzmaschinen
- Inline-Wellensystem mit Direktantrieb
- Universeller Werkzeugsatz im Lieferumfang jeder Maschine enthalten
- Mikrometrische Verstellung der Standardwalzen
- Untergestell mit Einfahrmöglichkeit für Gabelstapler / Hubwagen
Datenblatt
-
Kapazität / Leistung
- Gasrohr für Rohrleitungen:
- 5" Gas (140 mm) x 6 , 0 mm
- Standard-Stahlrohr:
- 150 x 5 , 0 mm
- Flacheisen flach / hochkant:
- 200 x 40 mm / 120 x 20 mm
- Quadrat-Rohr:
- 120 x 120 x 4 mm
- Rechteck-Rohr flach/hochkant:
- 140 x 60 x 5 mm / 120 x 60 x 5 mm
-
Technische Daten
- Geschwindigkeit:
- 6 Upm
- Motor:
- 1 x 2 , 0 kW + 2 x 1 , 5 kW
- Programme:
- 8 Programme
- Steuerung:
- hydr.Zustellung mit Digitalanzeige
- Wkz-Aufnahme:
- 100 mm
-
Abmessung/Gewicht
- Gewicht:
- ca. 2600 kg
