  • -7.115,00 €
Shark 331 NC 5.0 Spider. Metallbandsäge NC Vollautomat für Schnitte zwischen 0° bis 60°. Geringer Platzbedarf.
  • Shark 331 NC 5.0 Spider. Metallbandsäge NC Vollautomat für Schnitte zwischen 0° bis 60°. Geringer Platzbedarf.
  • Antivibrationsrollen an der vorderen Bandführung
  • kräftiges Getriebe der Baugröße 75
  • Der Materialvorschub mit Servomotor und Kugelumlaufspindel garantiert höchste Schnittpräzision
  • Arbeitstisch und Schraubstöcke
  • digitale Bandspannungskontrolle
  • doppelte Kühlmittelpumpen sorgen für ausreichende Schmierung/Kühlung und Abspülen der Späne
  • Hydraulikaggregat der neuesten Generation, höchst leistungsfähig mit geringem Energieverbrauch
  • neue 7" Touch-Screen Steuerung NC 5.0. Einfache, intuitive Bedienung sämtlicher Funktionen
  • geringer Platzbedarf

MEP

Artikel: 555.0063.3

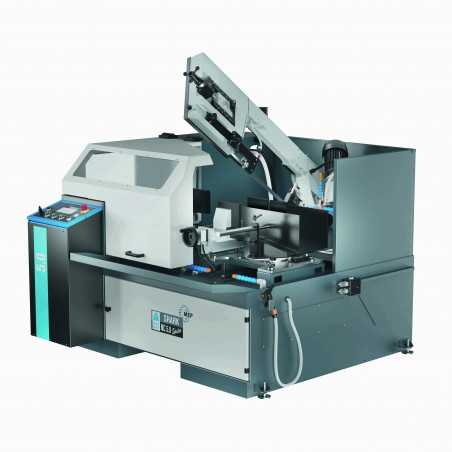

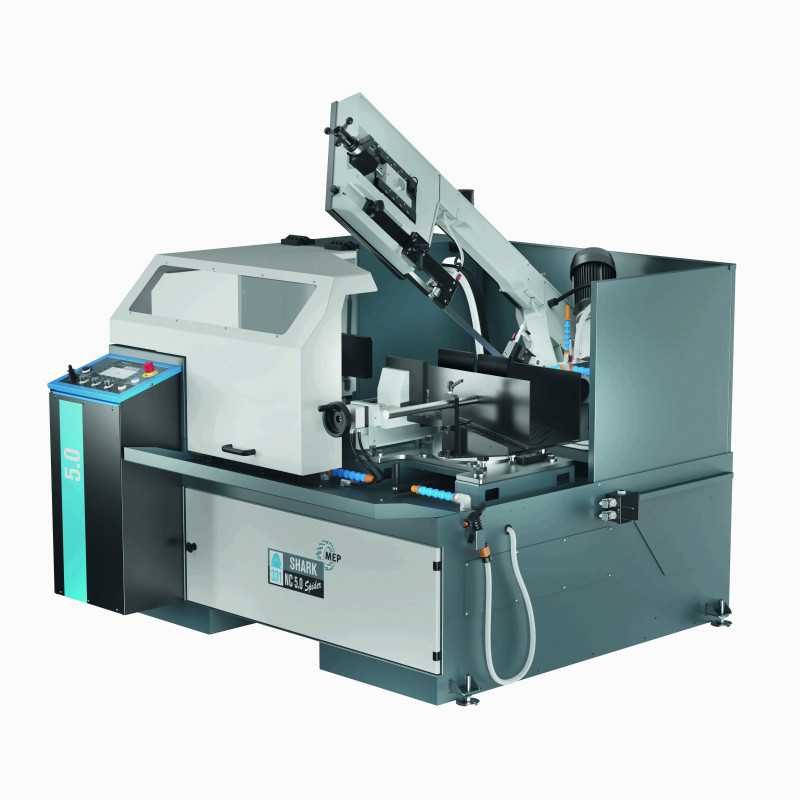

Shark 331-1 NC 5.0 Spider

21.590,00 € zzgl. MwSt.
Aktionspreis

Elektrohydraulischer Gehrungsbandsägeautomat für Schnitte von 0° bis 60° links

-neue, innovative (Windows CE  basierte) Touch-Screen-Steuerung
-Schnittbereich rund max. 280 mm (Vollmaterial)
-Platzbedarf nur 3,42 qm
Neue Ausführung: mit Anti-Vibrationsrollen und noch kräftigerem Getriebe der Baugröße 75 und erheblich verstärktem Stahlguss-Sägerahmen

MEP Shark 331-1 NC 5.0 Spider

Elektrohydraulischer Gehrungsbandsägeautomat für Schnitte von 0° bis 60° links

HÖCHSTLEISTUNG AUF ENGSTEM RAUM

> Mit der neuen Shark 331 NC 5.0 Spider stellt MEP unter Beweis das hohe Leistungsanforderung und maximaler Bedienkomfort eine kompakte Bauweise haben können ohne Verzicht auf sämtliche Komponenten die die Sicherheit des Bedienpersonals gewährleisten.

> Innovative (Windows CE  basierte)  7" Touch-Screen-Steuerung für einfache und schnelle Einstellung sämtlicher Maschinenparameter und mit zusätzlichen Soft-Keys für häufige Funktionen

> Kontrollierter Kopfabstieg mit automatischem Ausgleich über ein im Zylinder montiertes Servoventil durch ständiger Überwachung des Drehmoments und mit präziser Einstellung in Millimeter/Minute

HÖCHSTE PRODUKTIONSLEISTUNG

> Die Steuerung ermöglicht es, bis zu 10 / auf Wunsch 100 Schneidprogramme mit jeweils unterschiedlichen Mengen und Längen abzuspeichern und minimiert die Programmierzeit bei häufig ausgeführten Aufträgen.
> Die automatisch erfasste Startposition des Sägekopfes verringert die Einstellzeit.
> Die verstellbaren gusseisernen Blattführungsköpfe mit 6 WIDIA-Pads sorgen für eine höhere Stabilität und Lebensdauer des Sägeblatts.
> Die einstellbare Vertikalrollenbahn ermöglicht das Bündelschneiden in einer einzigen Reihe.
> Der Kühlmittelauffangbehälter ermöglicht die Rückgewinnung des Kühlmittels auch beim Schneiden auf höchster Gehrung, dadurch wird der Abfall auf Null reduziert.
> Das Spülsystem unter dem Schneidtisch vermeidet die Ansammlung von Spänen und damit die für die manuelle Entfernung notwendigen Stillstandzeiten.


HÖCHSTE PRÄZISION
> Der schrittmotorbetriebene Stangenzuführer sorgt für höchste Positioniergenauigkeit.
> Der auf einem Axial-Rollenlager montierte Drehtisch sorgt für die gleichmäßige und präzise Drehung mit jeder Gehrung.
> Die mechanischen Anschläge bei 0°, +45° und +60° mit Klemmvorrichtung für alle dazwischen liegenden Gehrungen gewährleisten die schnelle Positionierung des Sägekopfes.
> Die auf dem Drehteller eingravierte Winkelskala ermöglicht es präzise Winkelschnitte innerhalb der Toleranzgrenzen und mit beliebiger Gehrung auszuführen.
> Die gerändelten Stahlbacken des Schneidschraubstocks ermöglichen das effiziente und sichere Einspannen auch beim Rohrschneiden.
> Der 2,2 Kw-Motor mit Vektorumrichter zur stufenlosen Einstellung der Blattdrehzahl von 15 bis 100 m/min ermöglicht es, die Sägeblattdrehzahl an das verarbeitete Material anzupassen.

MERKMALE:

  • Halbautomatischer Betrieb (Start- / Stopp-Position des Sägebogens wird über die Tastatur programmiert. Schraubstock schließt / öffnet automatisch, Sägebogen wird zum Schnittanfang automatisch zurück geführt)
  • Vollautomatischer Betrieb (10 Programme, jeweils mit unterschiedlicher Stückzahl (max.9999) und Länge (max. 9999,9 mm) mit einer Genauigkeit von ± 0,1/600 mm. Ausführung von bis zu 10 kombinierten Programmen in einem Zyklus. Drei verschiedene Schnittzyklen wählbar
  • Stabiler, verwindungssteifer und vibrationsarmer Sägerahmen aus Stahlguss
  • Hartmetall-Bandführungen für höchste Schnittpräzision
  • Anti-Vibrationsrollen an der vorderen Bandführung
  • Groß dimensionierte Umlenkscheiben, nachstellbar aus Stahlguss mit integrierter Bandumlaufkontrolle
  • Dynamische Schnittdruckkontrolle (variabel programmierbar, Ansteuerung über Schrittmotor aufgrund der Drehmomentüberwachung des Bandantriebs)
  • Präzise Einstellung des Schnittvorschub mit Angabe in mm/min.
  • Frequenzumrichter für stufenlosen Antrieb des Werkzeuges
  • X-Achse (Materialvorschub) über Kugelumlaufspindel mit min. Reststück 210 mm
  • Einstellbare Vertikalrollen ermöglicht das Bündelschneiden in einer einzigen Reihe.
  • Steuerung (Windows CE basiert) mit 7" Touch-Screen und zusätzlichen Soft-Tasten, hintergrundbeleuchtetem Display zur Anzeige sämtlicher Maschinenparameter und Meldungen im Klartext: Anzahl der Schnitte (programmiert / ausgeführt) / Schnittgeschwindigkeit / Absenkgeschwindigkeit / vorwählbarer Schnittdruck (in Ampère) / Schnittzeit / Stromaufnahme des Sägebandmotors / Sägebandspannung in kg (Mindestbandspannung = 900 kg) / Sägebügelposition (Y-Achse) / Zuführerposition (X-Achse) / Alarme / Störungen (Beschreibung und Ursachen) / Diagnostik…
  • Sägebandspannung mit Bandspannkontrolle und Anzeige auf dem Display mittels elektronischem Umrechner
  • Untergestell mit Tür
  • Große, seitlich ausziehbare Spänewanne und Kühlmittelbehälter mit 2 leistungsstarken Kühlmittelpumpen, Spüldüse mit Mengenregulierung zur Spänebeseitigung aus dem Arbeitsbereich, entnehmbare Kühlmittelwanne 100 Liter
  • Kühlmittelpistole zum Reinigen der Maschine
  • Schraubstock mit Schnellverstellung und auswechselbaren Spann- und Anschlagbacken
  • Späneräumbürste zur Reinigung des Sägebandes
  • Maschine ist für sämtliche Optionen (sh. Preisliste) vorbereitet. (Kabel, Software etc.)

Download

MEP Shark 331-1 NC 5.0 "Spider"

Katalogseite Shark 331-1 NC 5.0

Download (345.75KB)

Datenblatt

Kapazität / Leistung

Schnittbereich RUND 0°:
300 mm
Schnittbereich RUND 45° li.:
240 mm
Schnittbereich RUND 60° li.:
160 mm
Schnittbereich VIERKANT 0°:
260 mm
Schnittbereich VIERKANT 45° li.:
230 mm
Schnittbereich VIERKANT 60° li.:
150 mm
Schnittbereich FLACH 0°:
330 x 260 mm
Schnittbereich FLACH 45° li.:
240 x 1600 mm
Schnittbereich FLACH 60° li.:
150 x 150 mm

Technische Daten

Geschwindigkeit:
stufenlos 15 bis 100 m/min.
Motor:
2,2 kW
Sägeband:
3650 x 27 x 0,9 mm

Abmessung/Gewicht

Abmessung (HxBxT):
1740x2040x2020 mm
Gewicht:
1240 kg

Merkmale

Typ
Gehrungssäge 30° - 90°
Automatisierung
Vollautomat NC oder CNC
