Artikel: HV18APC-60
V-18 APC-60 Vollautomat
Zur Anzeige aller Informationen (Videos, Produktanfrage...), müssen Sie unten in den Cookie-Settings mindestens "funktionelle Cookies" zulassen
Vollautomatische CNC Bandsägemaschine für Schnitte zwischen +60°/0°/-60°
mit programmierbarer Winkeleinstellung
Vollautomatische, NC gesteuerte Vertikal - Doppelgehrungsbandsäge für automatische Schnitte zwischen +60°/0°/-60°
- AUTOMATISCHE MULTI-INDEXIERUNG
Materialvorschub bietet eine automatische Mehrfachindizierung von bis zu 1014 mm in einem einzigen Hub mit automatischer Schnittfehlerkompensation. Der V-18APC-60 kann ohne Aufpreis mit linker oder rechter Zuführung gebaut werden.
- HYDRAULISCHER POSITIVER VORSCHUB
Das DDF-System (Dual Down Feed System) kann sowohl die Vorschubgeschwindigkeit als auch die Vorschubkraft steuern, um optimale Schnittergebnisse und eine optimale Lebensdauer der Werkzeuge zu erzielen.
- MATERIALFREIHUB
Mit dieser Funktion kann der Bediener die Maschine unbeaufsichtigt laufen lassen, ohne dass sich das Sägeband beim Einfahren des Kopfes am Material verfängt. Ohne diese Funktion kann das Sägeblatt einschließlich Sägeblattschutz, Sägetisch und Führungen beschädigt werden.
STANDARD MERKMALE
- Automatisch programmierbare Gehrung mit Gehrungsfunktion von 60 ° links bis 60 ° rechts
- Drei hydraulische Vollhub-Schraubstöcke (Vorschub, Haupt- und Außgabe) und Ausrichungsschraubstock
- Automatisches Multi-Indexing von bis zu 1016 mm in einem einzigen Hub
- Angetriebener beweglicher Führungsarm
- Automatische SPS-Steuerung programmierbar bis zu 99 Jobs mit 20 in der Warteschlange
- Sicherheitstürverriegelungen
- Kühlmittelanlage und Spülschlauch zum Reinigen
- Linienlaser & Arbeitsleuchte
- 3 hydraulische vertikale Schraubstöcke für Bündelspannung
- 5,5 kW VFD. Echter direkter Blattantrieb -keine Riemen / Riemenscheiben
- Hydraulisches DDF System
- Freihub trennt Material von Abschnitt
- Abschaltung bei Materialende
- Stahlguss Bandscheiben
- Austauschbare Spänebürste
- Robuster Stahlunterbau
- Leicht zugängliche Elektrik und Hydraulik
- Bandbruchüberwachung
- Schleppketten-Späneförderer
- Sie wählen Vorschub von rechts oder links
- Hydraulische Bandspannung mit digitaler Auslesung
- Austauschebare Hartmetall Bandführungseinsätze
- 1,5 kW Hydraulikpumpe liefert Systemdruck
- Variabler Schraubstockdruck
- 3 Grad geneigter Sägekopf
- CE-Ausführung mit vorderem Sicherheit-Schutzgitter (1), seitlich aufschiebbar und mit Sicherheitsendschalter, kurze Rollenbahn (2) auf Materialausgabeseite
OPTIONALE AUSSTATTUNG
- Minimalmengenschmiersystem (Mikrodosierung)
- Nicht angetriebene Heberollen
- Große rechteckige (300x315mm) Schraubstockbacken
- Hydraulischer Späneförderer
- manuelle und angetriebene Rollenbahnen
Download
MEP V-18 APC-60
Katalogseiten V-18 APC-60 Nc-vollautomatische Doppelgehrungs-Vertikalbandsäge
Download (2.4MB)Datenblatt
-
Kapazität / Leistung
- Schnittbereich RUND 0°:
- 457 mm
- Schnittbereich RUND 45° li.:
- 330 mm
- Schnittbereich RUND 60° li.:
- 228 mm
- Schnittbereich RUND 45° re.:
- 330 mm
- Schnittbereich RUND 60° re.:
- 228 mm
- Schnittbereich FLACH 0°:
- 559 x 457 mm
- Schnittbereich FLACH 45° li.:
- 375 x 457 mm
- Schnittbereich FLACH 60° li.:
- 228 x 457 mm
- Schnittbereich FLACH 45° re.:
- 375 x 457 mm
- Schnittbereich FLACH 60° re.:
- 228 x 457 mm
-
Technische Daten
- Geschwindigkeit:
- stufenlos 20 bis 117 m/min.
- Motor:
- 5 , 5 kW
- Sägeband:
- 5156 x 34 x 1 , 1 mm
-
Abmessung/Gewicht
- Abmessung (HxBxT):
- 2845 x 4775 x 3048 mm
- Gewicht:
- 4100 kg

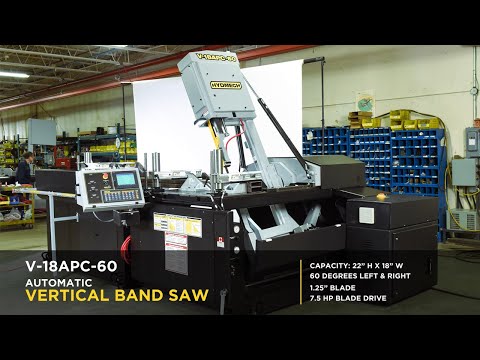

Video
Vollautomatische CNC Bandsägemaschine für Schnitte zwischen +60°/0°/-60°
mit programmierbarer Winkeleinstellung
