MEP

Artikel: M229.0413RC

Tiger 372 CNC LR 4.0 RC - Vollautomat mit programmierbarer Gehrung (industry)

Automatische Kreissäge mit gesteuerter Rotation des Sägekopfes. Ideal für alle, die in puncto Produktionszahlen und Gehrungsschnitt hohe Anforderungen stellen

HÖCHSTE LEISTUNGSFÄHIGKEIT

> Die 2 Betriebsweisen (halbautomatisch und automatisch) ermöglichen das effiziente Schneiden unter allen Bedingungen.

> Die Steuerung ermöglicht es, bis zu 300 Schneidprogramme mit jeweils unterschiedlichen Mengen und Längen abzuspeichern und minimiert die Programmierzeit bei häufig ausgeführten Aufträgen.

> Die automatisch erfasste Startposition des Sägekopfes verringert die Einstellzeit.

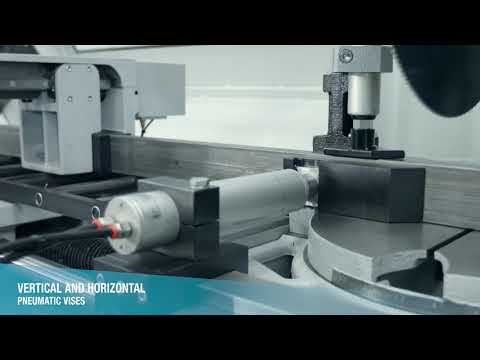

> Das Einspannsystem besteht aus zwei pneumatischen Frontalschraubstöcken, die frei entlang der Längsachse der Werkstücke positioniert werden können und einem Vertikalschraubstock. Es gewährleistet das effiziente und sichere Einspannen auch beim Rohrschneiden und vermeidet so die Gratbildung beim Schneiden.

> Das 3-stufige Getriebesystem ermöglicht hohe Schneidgeschwindigkeit und sorgt für eine außergewöhnliche Steifigkeit und eine hohe Lebensdauer des Sägeblatts.

> Der bürstenlose Motor, der die einstellbare automatische Drehung des Sägekopfes zwischen -45° und +60° einstellt und das Encoder-Lesegerät ermöglichen die präzise Steuerung von Geschwindigkeit, Drehmoment und Positionierung - Toleranzwert 1'.


EXTREM FLEXIBEL

> Das Vorschubsystem mit 1000 mm Hub ist wiederholbar und schneidet alle Längen.

> Der Vektorumrichter zur stufenlosen Einstellung der Blattdrehzahl von 15 bis 150 U/min ermöglicht das Schneiden von jedem Material.

> Das Schneidverzeichnis ermöglicht, abhängig vom verwendeten Werkstoff, die automatische Einstellung der Sägeblattdrehzahl (S) und des Sägekopfvorschubs (F). Im erweiterbaren Schneidverzeichnis können Sie zudem Materialtyp und Materialtypologie, Härte und Art des Sägeblatts, das benutzt werden soll, auswählen. Die Vorschubgeschwindigkeit und Drehzahl des Sägeblatts werden automatisch eingestellt.

TIGER 372 CNC LR 4.0, Automatische elektromechanische Vertikalkreissäge mit automatischer, programmierbarer Gehrungsverstellung zwischen +/- 45° (und -60° im halbautomatischen Zyklus)
für den Einsatz von HSS-Sägeblättern, um Serienschnitte von 45° rechts bis 60° links auf Stahl auszuführen. Die Maschine arbeitet auch im halbautomatischen Zyklus.

AUF WUNSCH: TIGER 372 CNC LR 4.0 RCB mit Stangenlademagazin.

- CB6001 dient für große Produktionsmengen und muss zusammen mit der Maschine bestellt werden.

Die Vorrichtung dient für die Bearbeitung von rundem, quadratischem und rechteckigem Material bis zu den in den Broschüren genannten Maßen.

MERKMALE:
-Maschine mit Mikroprozessorsteuerung und drei CNC-gesteuerten Achsen, die bei gleichem Material bzw. am Material auf dem Lademagazin CB6001 (OPTION), bis zu 300 Schnittprogramme, jedes mit eigener Stückzahl und Länge, ermöglichen.
+ Hohe Genauigkeit der Drehung über bürstenlosen Antrieb mit Encoder (Definition 1') und pneumatischer Blockierung.
+ Niederspannungsschaltpult: Membrantastatur aus Polyester mit thermogeformten und hervorgehobenen Drucktasten und Betätigungskontrollsignal.
-Benutzer Interface mit Touch Screen Display von 8“ und mechanischen Tasten für die Betriebsfunktionen der Sägemaschine , garantiert zuverlässigen Betrieb, einfach und intuitiv, und eine Kontrolle aller Schnittparameter in Echtzeit.
-Hublauf des Sägekopfes direkt vom Schaltpult aus programmierbar, zur Anpassung an das Schnittmaterial.
-Dreistufiges Getriebe, um eine hohe Festigkeit und Präzision sowie eine große Spanabhebungsfähigkeit zu gewährleisten.
-Das Modell ist mit einem kompletten Gehäuse ausgerüstet, um drei wichtige Ziele zu erreichen:
+ Die Sicherheit für den Bediener (Während des Arbeitszyklus wird ein Eingreifen durch eine Vorrichtung behindert und die Öffnung wird zeitlich verriegelt.) + Schallisolierung. + Die Möglichkeit mit großer Kühlflüssigkeitsmenge (120 l/min) zu arbeiten, zur Kühlung, um den Arbeitstisch fortwährend abzuspülen, um die Späne in die Spänewanne zu spülen und somit eine längere ebensdauer der Sägeblätter zu gewährleisten.
-Der Sägekopf gleitet auf Kugelumlauf-Linear-Doppelführungen.
-Sägekopfvorschub mit elektromechanischem Zylinder, um eine hohe Festigkeit des Schnittes zu gewährleisten. Damit hat man auch einen automatischen Vergleich der gespeicherten Daten und die Schnittparameter können gleich korrigiert werden.
-Der Antrieb des Sägeblattes erfolgt durch einen Motor mit einer über elektronisches Untersetzungsgetriebe veränderbaren Geschwindigkeit für Sägen bei 15 bis 150 U/min, damit immer beste Schnittleistung gewährleistet ist.
-Späneräumbürste.
-Drehzapfen mit vorgeladenem Drucklager zur Gewährleistung einer genauen Bearbeitung und Rotationsstabilität.
-Materialzuführung mit  Schrittmotor und Kugelumlaufspindel, die auf entgegengesetzte Kugellager montiert ist, mit Hub 1000 mm wiederholbar um jede Länge zu sägen.
-Beweglichen Zuführerschraubstock, um auch leicht gebogenes Material zuzuführen.
-Pneumatischer Schraubstock mit einstellbarer Führungsleiste aus Stahl.
-Pneumatischer Vertikalschraubstock.
-Schraubstock zur Reststückeinschränkung.
-Untergestell mit Kühlmittelwanne und Späneschublade, die durch einen motorisierten Späneförderer ersetzt werden kann (OPTIONAL).
-Sägeblatt Ø 350 mm im Lieferumfang enthalten.
-Werkzeug und Gebrauchsanweisung mit Ersatzteilverzeichnis.

Download

MEP Tiger 372 CNC LR 4.0 RC

Katalogseite Tiger 372 CNC LR 4.0 RC - automatische Gehrung

Download (387.83KB)

Datenblatt

Kapazität / Leistung

Schnittbereich RUND 0°:
120 mm
Schnittbereich RUND 45° li.:
115 mm
Schnittbereich RUND 60° li.:
115 mm
Schnittbereich RUND 45° re.:
115 mm
Schnittbereich VIERKANT 0°:
110 mm
Schnittbereich VIERKANT 45° li.:
100 mm
Schnittbereich VIERKANT 60° li.:
90 mm
Schnittbereich VIERKANT 45° re.:
100 mm
Schnittbereich FLACH 0°:
180 x 100 mm
Schnittbereich FLACH 45° li.:
120 x 100 mm
Schnittbereich FLACH 60° li.:
90 x 90 mm
Schnittbereich FLACH 45° re.:
120 x 100 mm

Technische Daten

Geschwindigkeit:
stufenlose 15 bis 150 Upm
Motor:
5 , 5 kW
Sägeblatt:
370 x 32 mm

Abmessung/Gewicht

Gewicht:
1060 kg
