Tiger 352 NC 5.0 - Vollautomat
  • Tiger 352 NC 5.0 - Vollautomat
  • Touch-Screen-Steuerung 7" Windows-CE basiert
  • Kopfabstieg auf doppelter Linearführung
  • großer, gelagerter Drehtisch
  • Drehtisch mit gravierter Skala für Winkeleinstellung
  • Materialvorschub über Kugelumlaufspindel
  • Späneschublade im Unterschrank
  • entnehmbare Kühlmittelwanne mit Elektropumpe

MEP

Artikel: 226.0063.1

Tiger 352 NC 5.0 - Vollautomat

25.230,00 € zzgl. MwSt.
Aktionspreis

Vertikalkreissäge CNC-Automat mit Windows-CE basierter Touch-Screen-Steuerung.

Schnitte von 45°rechts bis 60°links.

HOCHBELASTBAR

> Der Aufbau aus robustem Gusseisen absorbiert Vibrationen und gewährleistet eine gleichbleibende Schnittqualität sowie eine längere Lebensdauer des Sägeblatts.

> Das zweistufige Getriebe gewährleistet eine hohe Schnittleistung und Steifigkeit.

> Der pneumatische Vertikalschraubstock gewährleistet das effiziente und sichere Einspannen auch beim Rohrschneiden.

> Die mit Thermorelais und Mindestspannungsspule ausgestattete Schalttafel gewährleistet höchsten Schutz gegen Phasenausfall.



EXTREM FLEXIBEL

> Die mechanischen Anschläge bei -45°, +0°, +45° und +60° mit Klemmvorrichtung für alle dazwischen liegenden Gehrungen gewährleisten die schnelle Positionierung des Sägekopfes.

> Die rechts und links vom Sägekopf längs verschiebbare Einspanneinheit ermöglicht es, auch präzise Winkelschnitte sicher auszuführen.

Das doppelte Werkstückspannsystem mit Gratschutzvorrichtung sorgt für eine sichere Einspannung und vermeidet das Entstehen von Graten beim Schneiden.

> Das pneumatische Einspannsystem ermöglicht die Einstellung des Spanndrucks abhängig von der Härte des zu schneidenden Materials.

> Der Längenanschlag 600 mm aus verchromtem Stahl mit eingravierter Millimeterskala und der umklappbare Anschlag sind die perfekte Lösung für die schnelle Ausführung von Schnitten mit gleichbleibender Länge.

> Die Bedienoberfläche mit Display und mechanischen Tasten gewährleistet die zuverlässige, einfache und intuitive Programmierung.

> Die Möglichkeit, die Anfangs- und Endposition des Sägekopfes zu speichern, reduziert die Betriebszeit.

TIGER 352 NC 5.0, elektropneumatischer, Vertikal-Kreissägeautomat für den Einsatz von HSS-Sägeblättern, um Serienschnitte von 60 links bis 45° rechts auf Stahl auszuführen.

Die Maschine arbeitet auch im halbautomatischen Zyklus.

Numerisch gesteuerte Kreissägemaschinen mit der neuen, speziell von MEP für automatische Maschinen entwickelten, Windows „CE“ basierten Steuerung.

 MERKMALE:
-Benutzer Interface mit Touch Screen Display von 7” und mechanischen Tasten für die Betriebsfunktionen der Sägemaschine , garantiert zuverlässigen Betrieb, einfach und intuitiv, und eine Kontrolle in Echtzeit aller Schnittparameter.
-Die Bedienkonsole auf einem schwenkbarem Arm ermöglicht eine bequeme und sichere Bedienung von jeder Position aus.
-Anzeige und Eintragung der Alarm- und Fehlermeldungen mit der Möglichkeit, die entstandenen Vorfälle anzuzeigen.
-Materialzuführung mit  Schrittmotor und Kugelumlaufspindel, die auf entgegengesetzte Kugellager montiert ist, mit Hub 600 mm wiederholbar, um jede Länge zu sägen.
-Elektronischer Inverter für die ständige Regulierung der Blattdrehzahl von 15 bis 90 U/min (OPTIONAL von 30 bis 150 U/min).
-Niederspannungsschaltpult: Membrantastatur aus Polyester mit thermogeformten und hervorgehobenen Drucktasten und Betätigungskontrollsignal.
-Doppelter Zahnrädersatz für eine hohe Sägeleistung.
-Der Sägekopf gleitet auf Kugelumlauf-Linear-Doppelführungen.
-Koaxialzylinder mit Bypass-Ventil für das schnelle Annähern und potentiometrischer linearer Umwandler für das Ermitteln der Position des Kopfes.
-Positionierung des Sägekopfes und Bewegung des Zuführers mittels Joystick.
-Automatische Erfassung der Schnittanfangsposition.
-- Adaptive Steuerung der Schnittkraft.
-Drehtisch mit mittlerem Zapfen und Axiallager für eine präzisere Durchführung der eingestellten Gehrungsschnitte.
-Pneumatischer Vertikalschraubstock.
-Elektrische Kühlmittelpumpe zur Kühlung und Schmierung des Sägeblatts.
-Späneräumbürste.
-Meldeleuchte für Programmende oder Notausstellung.
-HSS-Sägeblatt Ø 350x32x2,5 für Voll-und Profilmaterial.
-Vorbereitung für den Einbau des Minimalschmiersystems des Sägeblatts (OPTIONAL), nebst der herkömmlichen serienmäßigen Schmierung mit Emulsionsöl.
-Werkzeug und Gebrauchsanweisung mit Ersatzteilverzeichnis.

Download

MEP Tiger 352 NC 5.0

Katalogseite Tiger 352 NC 5.0

Download (289.79KB)

Datenblatt

Kapazität / Leistung

Schnittbereich RUND 0°:
115 mm
Schnittbereich RUND 45° li.:
110 mm
Schnittbereich RUND 60° li.:
90 mm
Schnittbereich RUND 45° re.:
110 mm
Schnittbereich VIERKANT 0°:
95 mm
Schnittbereich VIERKANT 45° li.:
95 mm
Schnittbereich VIERKANT 60° li.:
90 mm
Schnittbereich VIERKANT 45° re.:
95 mm
Schnittbereich FLACH 0°:
180 x 95 mm
Schnittbereich FLACH 45° li.:
125 x 95 mm
Schnittbereich FLACH 60° li.:
90 x 90 mm
Schnittbereich FLACH 45° re.:
125 x 95 mm

Technische Daten

Geschwindigkeit:
stufenlos 15 bis 90 Upm
Motor:
3,0 kW
Sägeblatt:
350 x 32 mm

Abmessung/Gewicht

Gewicht:
685 kg

Merkmale

Typ
Doppelgehrungssäge 30° - 135°
Automatisierung
Vollautomat NC oder CNC

Ihre Anfrage


Tiger 352 NC 5.0 - Vollautomat

Tiger 352 NC 5.0 - Vollautomat

Ihre email-Adresse

falls Sie telefonischen Kontakt wünschen

Was können wir für Sie tun?

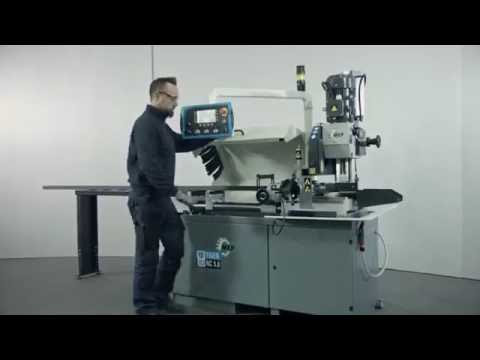

Video
