Artikel: ERCE70H3-RLI

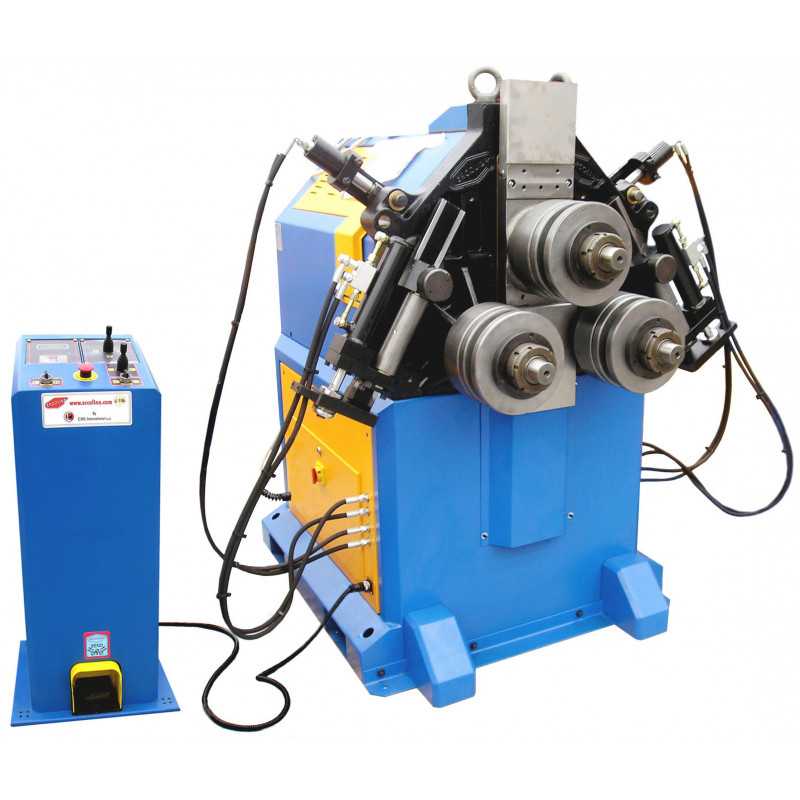

CE 70 H3 RLI - Ringbiegemaschine
Zur Anzeige aller Informationen (Videos, Produktanfrage...), müssen Sie unten in den Cookie-Settings mindestens "funktionelle Cookies" zulassen
hydraulische Verstellung der Seitenrichtrollen
3 angetriebene Wellen, hydraulische Zustellung der Mittelwalze (8 Programme)
max. Biegeleistung D. 3" Gas oder D.88,9 x 6 mm
Ringbiegemaschine CE 70 H3-RLI max. Biegeleistung D. 3" Gas oder D.88,9 x 6 mm
CE 70 H3 - RLI: 3 angetriebene Wellen, hydraulische Zustellung mit progr.Zustellung (8 Programme) + Digitalanzeige + hydr. Richtrollen- Externes Bedienpult mit Fußpedalsteuerung und Digitalanzeige 0,1 mm der Walzenposition
- hydraulische Seitenrichtrollen über Joystick verstellbar in 3 Achsen
- 3 unabhängig angetriebene Wellen mit automatischer Kompensation der Geschwindigkeit
- Patentiertes Hydrauliksystem mit Genauigkeit 0,1 mm mit hydraulischer, programmierbarer Zustellung der Mittelwalze
- Steuerung mit 8 Programmen
- Von Ercolina patentierter gleichzeitiger Vorschub und Rollenbewegung zur Minimierung der Verformung
- Robuste Struktur und starre Komponenten für hohe Widerstandsmomentwerte
- Geschmiedete, präzisionsgeschliffene Wellen für maximale Leistung und minimale Durchbiegung angepasst
- Verstärktes, technisch ausgereiftes Hauptrahmendesign, das nachweislich die Leistung von Konkurrenzmodellen übertriff
- Biegegeschwindigkeiten 20 % schneller als bei Konkurrenzmaschinen
- Inline-Wellensystem mit Direktantrieb
- Universeller Werkzeugsatz im Lieferumfang jeder Maschine enthalten
- Mikrometrische Verstellung der Standardwalzen
- Untergestell mit Einfahrmöglichkeit für Gabelstapler / Hubwagen
Datenblatt
-
Kapazität / Leistung
- Gasrohr für Rohrleitungen:
- 3" Gas (88 , 9) x 6 , 0 mm
- Standard-Stahlrohr:
- 100 x 4 , 0 mm
- Flacheisen flach / hochkant:
- 140 x 30 mm / 100 x 12 mm
- Quadrat-Rohr:
- 80 x 80 x 3 , 2 mm
- Rechteck-Rohr flach/hochkant:
- 100 x 50 x 3 , 2 mm
-
Technische Daten
- Geschwindigkeit:
- 5 , 6 - 6 , 7 Upm
- Motor:
- 3 x 1 , 1 kW
- Programme:
- 8 Programme
- Steuerung:
- hydr.Zustellung mit Digitalanzeige
- Wkz-Aufnahme:
- 70 mm
-
Abmessung/Gewicht
- Gewicht:
- ca. 1400 kg
