Tiger 402 CNC HR 4.0 - Vollautomat

Automatische Kreissäge mit hoher Schnittgeschwindigkeit zum präzisen Schneiden von Aluminium und Leichtmetalllegierungen

HÖCHSTE LEISTUNGSFÄHIGKEIT

> Die 2 Betriebsweisen (halbautomatisch und automatisch) ermöglichen das effiziente Schneiden unter allen Bedingungen.

> Die Steuerung ermöglicht es, bis zu 300 Schneidprogramme mit jeweils unterschiedlichen Mengen und Längen abzuspeichern und minimiert die Programmierzeit bei häufig ausgeführten Aufträgen.

> Die automatisch erfasste Startposition des Sägekopfes verringert die Einstellzeit.

> Das Einspannsystem besteht aus zwei pneumatischen Frontalschraubstöcken, die frei entlang der Längsachse der Werkstücke positioniert werden können und einem Vertikalschraubstock. Es gewährleistet das effiziente und sichere Einspannen auch beim Rohrschneiden.

> Das Antriebssystem aus Riemenscheibe und Zahnriemen ermöglicht hohe Schneidgeschwindigkeiten und gewährleistet die außergewöhnliche Steifigkeit und hohe Lebensdauer des Sägeblatts.


EXTREM FLEXIBEL

> Das Schneidverzeichnis ermöglicht, abhängig vom verwendeten Werkstoff, die automatische Einstellung der Sägeblattdrehzahl (S) und des Sägekopfvorschubs (F). Im erweiterbaren Schneidverzeichnis können Sie zudem Materialtyp und Materialgeometrie, Härte und Art des Sägeblatts, das benutzt werden soll, auswählen. Die Vorschubgeschwindigkeit und Drehzahl des Sägeblatts werden automatisch eingestellt.

> Die Gehrungseinstellung des Sägekopfes erfolgt über vier feste mechanische Anschläge bei -45°, 0°, +45° und +60° mit Klemmvorrichtung für alle dazwischen liegenden Gehrungen.

> Das doppelte Werkstückspannsystem mit Gratschutzvorrichtung sorgt für eine sichere und effiziente Einspannung und vermeidet das Entstehen von Graten beim Schneiden.

> Das Vorschubsystem mit 1000 mm Hub ist wiederholbar und schneidet alle Längen.

> Der zweistufige Motor mit 1400/2800 U/min für die Rotation des HM-Sägeblatts ermöglicht es, beliebig starke Materialien effizient zu schneiden.

TIGER 402 CNC HR 4.0, automatische, elektropneumatische Vertikalkreissäge für den Einsatz von HM Sägeblätter für das Sägen von Aluminium und Leichtmetall-Legierungen, für Gehrungsschnitte von 45° rechts bis 60° links.

Die Maschine arbeitet auch im halbautomatischen Zyklus.

AUF WUNSCH: TIGER 402 CNC HR 4.0 RC mit automatischer Gehrung des Sägekopfes auf  3 Positionen, 45° rechts 0° und 45° links.

Maschine mit Mikroprozessorsteuerung und zwei CNC-gesteuerten Achsen, die bei gleichem Material bzw. am Material auf dem Lademagazin CB6001 (OPTION), bis zu 300 Schnittprogramme, jedes mit eigener Stückzahl und Länge, ermöglichen.

CB6001 dient für große Produktionsmengen und muss zusammen mit der Maschine bestellt werden. Die Vorrichtung dient für die Bearbeitung von rundem, quadratischem und rechteckigem Material bis zu den in den Broschüren genannten Maßen.

Bei der Planung der TIGER 402 wurde höchster Wert auf Sicherheit für den Maschinenbediener (während der Bearbeitungszyklen ist der Zugang durch eine zeitgeregelte Vorrichtung geschützt) und auf Geräuschdämmung gelegt.

MERKMALE:
-Benutzer Interface mit Touch Screen Display von 8” und mechanischen Tasten für die Betriebsfunktionen der Sägemaschine , garantiert zuverlässigen Betrieb, einfach und intuitiv, und eine Kontrolle aller Schnittparameter in Echtzeit.
-Niederspannungsschaltpult: Membrantastatur aus Polyester mit thermogeformten und hervorgehobenen Drucktasten und Betätigungskontrollsignal.
-Hublauf des Sägekopfes direkt vom Schaltpult aus programmierbar, zur Anpassung an das Schnittmaterial.
-Der Sägekopf gleitet auf Kugelumlauf-Linear-Doppelführungen.
-Hublauf des Sägebogens direkt vom Schaltpult aus programmierbar, zur Anpassung an das Schnittmaterial.
-Vorschub des Kopfes mit pneumatischem Zylinder und koaxialer Hydraulikbremse zur Gewährleistung der max. Schnittsteife.
-Adaptive Steuerung der Schnittkraft.
-Antriebssystem mit Riemenscheiben und Keilriemen.
-Sägeblattdrehzahlen 1400/2800 U/min mit polumschaltbarem Motor mit 2 Geschwindigkeiten.
-Automatisches Sägeblattschmiersystem, nur bei Schnittanfang in Funktion tretend.
-Drehzapfen mit Radiallager zur Gewährleistung einer genauen Bearbeitung und Rotationsstabilität.
-Materialzuführung mit  Schrittmotor und Kugelumlaufspindel, die auf entgegengesetzte Kugellager montiert ist, mit Hub 1000 mm wiederholbar um jede Länge zu sägen.
-Beweglicher Zuführerschraubstock, um auch leicht gebogenes Material zuzuführen.
-Vorbereitung für Ansauganlage (Optional).
-Doppelter Schraubstock für die pneumatische Blockierung.
-Pneumatischer Vertikalschraubstock.
-Signalleuchte für Programmende oder Notausstellung.
-Abschirmung gegen elektrische bzw. elektromechanische Störungen von und nach außen.
-Maschine ist für den Hubwagentransport vorgesehen.
-Sägeblatt im Lieferumfang enthalten Ø 400 mm.
-Werkzeug und Gebrauchsanweisung mit Ersatzteilverzeichnis.

Download

MEP Tiger 402 CNC HR 4.0

Katalogseite Tiger 402 CNC HR 4.0

Download (244.36KB)

Datenblatt

Kapazität / Leistung

Schnittbereich RUND 0°:
130 mm
Schnittbereich RUND 45° li.:
115 mm
Schnittbereich RUND 60° li.:
115 mm
Schnittbereich RUND 45° re.:
115 mm
Schnittbereich VIERKANT 0°:
120 mm
Schnittbereich VIERKANT 45° li.:
100 mm
Schnittbereich VIERKANT 60° li.:
90 mm
Schnittbereich VIERKANT 45° re.:
100 mm
Schnittbereich FLACH 0°:
180 x 100 mm
Schnittbereich FLACH 45° li.:
120 x 100 mm
Schnittbereich FLACH 60° li.:
90 x 90 mm
Schnittbereich FLACH 45° re.:
120 x 100 mm

Technische Daten

Geschwindigkeit:
1400 / 2800 Upm
Motor:
3 , 3 / 4 , 4 kW
Sägeblatt:
400 x 32 mm

Abmessung/Gewicht

Gewicht:
1060 kg

Vielleicht gefällt Ihnen auch

Eine Nachricht senden


Tiger 402 CNC HR 4.0 - Vollautomat

Tiger 402 CNC HR 4.0 - Vollautomat

Firma / Unternehmen

Ihr Name

We will never spam you

falls Sie telefonischen Kontakt wünschen

Was können wir für Sie tun?

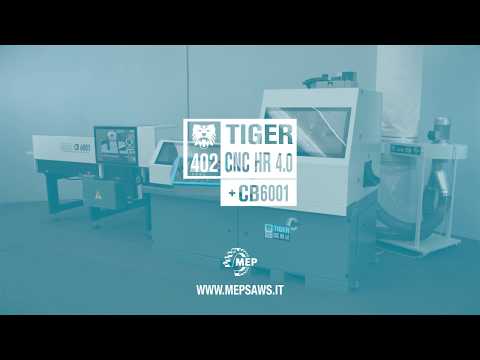

Video
