Die am besten konzipierte automatische Bandsäge zum präzisen Schneiden von großen Werkstücken
HÖCHSTE LEISTUNGSFÄHIGKEIT
> Die 2 Betriebsweisen (halbautomatisch und automatisch) ermöglichen das effiziente Schneiden unter allen Bedingungen.
> Die Steuerung ermöglicht es, bis zu 300 Schneidprogramme mit jeweils unterschiedlichen Mengen und Längen abzuspeichern und minimiert die Programmierzeit bei häufig ausgeführten Aufträgen.
> Die automatisch erfasste Startposition des Sägekopfes verringert die Einstellzeit.
> Die automatische Ausrichtung des vorderen Sägeblattführungskopfs abhängig von den Abmessungen der zu schneidenden Stangen verringert die Schneidzeiten.
> Das elektromechanische Servosystem für die dynamische Blattspannung ermöglicht die kontinuierliche und automatische Einstellung und gewährleistet eine höhere Schnittpräzision und längere Lebensdauer des Sägeblatts.
> Die Vorrichtung zur Steuerung der Blattabweichung ermöglicht es, beim Schneiden immer die Toleranzwerte einzuhalten.
> Der Schneidschraubstock mit fester, hydraulisch versenkbarer Backe erleichtert die Stangenzuführung.
EXTREM FLEXIBEL
> Das Vorschubsystem mit 760 mm Hub ist wiederholbar und schneidet alle Längen.
> Die Klemmeinheit des Zuführers kann heruntergeklappt werden und ist selbstausrichtend, um auch ungerade Stangen zuzuführen.
> Das vertikale Rollenpaar ermöglicht es, jede Art von Stange oder Bündel, die zugeführt werden, zu halten und auszurichten.
> Der Vektorumrichter zur stufenlosen Einstellung der Blattdrehzahl von 15 bis 200 m/min ermöglicht das Schneiden von jedem Material.
> Der motorisierte Späneförderer kann rechts oder links vom Schneidbereich montiert werden.

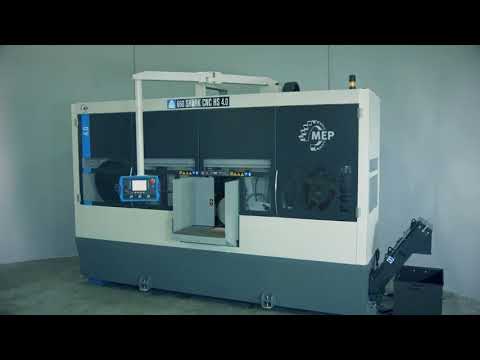

SHARK 660 CNC HS 4.0, Automatische Bandsägemaschinen in Zwei-Säulen-Bauweise für 0°-Schnitte auf Vollmaterial und Profilen aus Stahl, Edelstahl und Stahllegierungen bis maximal 640 x 640 mm.
-NC gesteuerte CNC Maschine mit der speziell für automatische Maschinen, von MEP entwickelten Steuerung: MEP 40.
-auch im halbautomatischen Betrieb zu betreiben ausgerüstet mit fortschrittlichsten Technologien, neuer Controller mit 32 BIT RISC Prozessor und 200 MHz mit integrierter Schnittstelle mit folgenden Eigenschaften:
-- GSM-Karte (OPTIONAL) für das Versenden von Kurznachrichten (SMS) an eine vorher bestimmte Telefonnummer mit Angabe des während eines unbeaufsichtigten Sägevorgangs eingetretenen Notzustandes. - Anschluss an ein Ethernet-Netz für die Fernbetreuung.-- - Software-Aktualisierungen und Änderungen per E-Mail für die Speicherung mittels USB Schnittstelle auf SD oder MMC Cards und danach im Controller über den entsprechenden Slot auf der Bedienkonsole. - Verzeichnis (vom Benutzer erweiterbar) für die Auswahl des Materialtyps, Geometrie, Härte, Sägeband, für automatische Einstellung der Vorschub-und Bandgeschwindigkeit durch den Controller.
WEITERE EIGENSCHAFTEN:
-Benutzer Interface mit 8 Zoll Touch-Screen Display und zusätzlichen, mechanischen Tasten für die häufigen Betriebsfunktionen, garantiert zuverlässigen Betrieb, einfache und intuitive Bedienung und eine Kontrolle sämtlicher Schnittparameter in Echtzeit.
-Automatische Erkennung des Schnittanfangs
-CNC- Maschine für die Speicherung von bis zu 300 Schnittprogrammen mit verschiedenen Stückzahlen und - längen.
-Robuste Gusseisenstruktur zur Kompensierung der Schwingungen und zur Verbesserung der Maschinenstabilität und Lebensdauer der Sägebänder.
-Sägekopfvorschub mit 2 Brushless Motor und Kugelumlaufspindel, Ausgleich des Gewichtes mittels hydraulischem Zylinder.
-Bewegung des Sägebogens über Linearführungen und Kugelrollspindel.
-Hydraulisches Steuergerät für das Öffnen / Schliessen der Vorschub- und Stirnschraubstöcke und für die Einstellung der Bandführungen.
-Stufenlose Einstellung der Bandgeschwindigkeit zwischen 15 und 150 m/min über Inverter.
-Materialzuführung mit Brushless-Motor und Kugelumlaufspindel, mit Hub von 760 mm (Wiederholbar um jede Länge zu sägen).
-Selbstausrichtender Schraubstock des Materialszuführers um auch leicht deformiertes Material zuzuführen.
-Max. Reststücklänge 70 mm.
-Sägebandantriebsrad und Laufrad sind durch einen konischen einstellbarer Spannsatz befestigt.
-Verwaltungssoftware für die Kontrolle/Bewertung/Korrektur in Echtzeit:- Schnittkraft - Schnittmoment und Sägebandspannung im Vergleich zu vorprogrammierten Werten.
-Die Bedienkonsole auf einem beweglichen Arm und frei positionierbares Bedienpult.
-Einstellbare Sägebandführungensköpfe. Das Bandführungsystem ist eine Kombination von Rollen und synthetisierten Hartmetallführungen.
-Verstellung des Sägebandlaufrades für das Wechseln des Sägebandes direkt von der Bedienkonsole aus.
-Automatische Einstellung des vorderen Sägebandführungskopfes zur Grösse des Materials.
-Schnittverlaufsüberwachung
-Maschinenleuchte und Laser für die genaue Positionierung der Sägeschnitte.
-Rotationskontrolle des Bandes mit Sofortstopp im Falle eines blockierten Werkzeuges.
-Elektromechanisches Servosystem für die Sägebandspannung mit ständiger Überwachung der Bandspannung.
-Untergestell mit Kühlmittelwanne.
-Zwei elektrische Kühlmittelpumpen, die eine kontinuierliche Zuführung von großen Kühlflüssigkeitsmengen (120 Liter/min) sicherstellen.
-Reinigungspistole zum Abspülen der Arbeitsfläche.
-Angetriebene Späneräumbürste.
-Motorisierter Späneförderer.
-Signalleuchte und Alarmton.
-Maschine ist auch für den Hubwagentransport vorgesehen.
-Bi-Metall-Sägeband für Voll- und Profilmaterial.
-Werkzeug, Gebrauchsanweisung und Explosionszeichnungen für Ersatzteile.
