Shark 662 H KONNECT "industry"

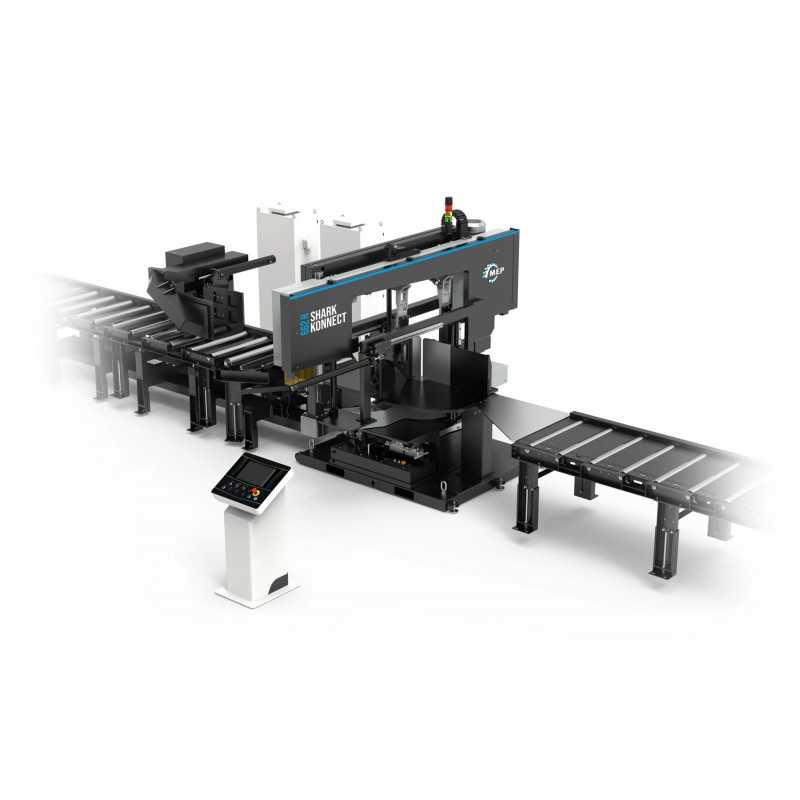

SHARK 662 KONNECT - Doppelgehrungssäge-Vollautomat für den Stahlbau mit automatischer Gehrungsverstellung 0° bis +/- 60°

Artikel:

Shark 662 H KONNECT "industry"

Auf Anfrage

zzgl. 19 % MwSt.

Zur Anzeige aller Informationen (Videos, Produktanfrage...), müssen Sie unten in den Cookie-Settings mindestens "funktionelle Cookies" zulassen

Leistungsstarker CNC-Bandsäge-Vollautomat in Zwei-Säulen-Bauweise für automatische Gehrungsschnitte von 0° bis +/- 60°

♥ Auf die Merkliste

Die SHARK 662 KONNECT automatische elektrohydraulische Bandsäge in Zwei-Säulen-Bauweise mit automatischer Rotation für das Schneiden von Rohren, Profilen und Stahlträgern im Winkel von -60° bis +60° ist zusätzlich zum automatischen Schnittzyklus auch mit einem halbautomatischen Schnittzyklus ausgestattet.

ABSOLUTE EFFIZIENZ

> Die Gusseisenstruktur, der 9 kW Motor und das 41 mm Blatt gewährleisten hervorragende Leistung, auch beim Schneiden besonders zäher Materialien.

> Das hydraulische Spannsystem besteht aus zwei unabhängigen Spannbacken links und rechts des Schnitts, um Vibrationen zu minimieren, die die Schnittgenauigkeit und die Lebensdauer des Blattes beeinträchtigen könnten.

> Die Zuführeinheit ist neigbar und selbstjustierend, sodass auch deformierte Stangen gefüttert werden können. Die starre Struktur in Kombination mit dem bürstenlosen Motorantrieb und dem schrägverzahnten Zahnrad garantiert eine präzise und genaue Positionierung.

> INDUSTRY 4.0 BEREIT

MAXIMALE FLEXIBILITÄT

> Die Säge ist mit einem minimalen Schmierstoffsystem oder einem Kühlschmiermittel (OPTIONAL) erhältlich, um besser auf die Anforderungen der Produktionsumgebung und die Anforderungen an das Schneiden verschiedener Materialien einzugehen.

> Das Zuführsystem ist in Portal- oder Zangenversionen erhältlich, um sich an die spezifischen Anforderungen beim Schneiden und Bewegen von Material anzupassen.

> Die Integration neuer Funktionen erfolgt ohne Softwareänderungen, was das Upgrade einfach und sofort macht.

SICHERHEIT GARANTIERT

> Die Säge wurde entwickelt, um die strengen CE-Sicherheitsstandards der Branche zu erfüllen, um eine sichere Nutzung und einen Schutz vor Risiken zu gewährleisten.

> Die Umgebungsabsicherungen können an die spezifischen Produktionsanforderungen angepasst werden.

> Fortschrittliche Cybersicherheit dank eines Datenschutzsystems, das den höchsten Standards der Cybersicherheit entspricht, die in einer zunehmend vernetzten Welt von entscheidender Bedeutung sind.

HEAVY-DUTY ZUFÜHRSYSTEM
> Das Zuführsystem ist in Portal- oder Greiferversion erhältlich.
> Die Portalversion ist in 1500 mm oder 3000 mm Längen erhältlich, erweiterbar je nach Produktionsbedarf und ideal für die Zuführung von Materialien jeglicher Art und Bündeln.
> Die Greiferversion ist in der Länge 1500 mm erhältlich, erweiterbar je nach Bedarf und ideal für die progressive Zuführung von Rohren und Trägern.

KONNECT STEUERUNGS-TECHNOLOGIE
> Unser Steuerungssystem ist darauf ausgelegt interkonnektierte, digitale Maschinen bereitszustellen, die vollständig integrierbar in Ihre Produktionslinie sind. Jedes Detail wurde sorgfältig gestaltet um die Automatisierung zu optimieren, von der Systemvernetzung über die Programmierung bis hin zur vorbeugenden Wartung.

BENUTZERINTERFACE
> Es bietet eine einfache Benutzererfahrung und eine noch intuitivere Bedienung, minimiert die Schulungszeiten und steigert die Produktivität durch eine reibungslose und unmittelbare Verwaltung der Abläufe.

Download

MEP Shark662 Konnect

Beschreibung und Optionen Shark 662 H Konnect

Download (4.04MB)

technische Merkmale

Kapazität / Leistung
Schnittbereich RUND 0°:: 450 mm
Schnittbereich RUND 45° li.:: 400 mm
Schnittbereich RUND 60° li.:: 250 mm
Schnittbereich RUND 45° re.:: 400 mm
Schnittbereich RUND 60° re.:: 250 mm
Schnittbereich VIERKANT 0°:: 450 mm
Schnittbereich VIERKANT 45° li.:: 400 mm
Schnittbereich VIERKANT 60° li.:: 250 mm
Schnittbereich VIERKANT 45° re.:: 400 mm
Schnittbereich VIERKANT 60° re.:: 250 mm
Schnittbereich FLACH 0°:: 650 x 450 mm
Schnittbereich FLACH 45° li.:: 400 x 450 mm
Schnittbereich FLACH 60° li.:: 250 x 450 mm
Schnittbereich FLACH 45° re.:: 250 x 450 mm
Schnittbereich FLACH 60° re.:: 400 x 450 mm
Technische Daten
Geschwindigkeit:: stufenlos 15 - 150 m/min.
Motor:: 9 , 2 kW
Sägeband:: 6700 x 41 x 1 , 3 mm
Tischhöhe:: 868 mm
Abmessung/Gewicht
Abmessung (HxBxT):: 2194/2564 x 8162 x 5078 mm
Gewicht:: ca. 4800 kg

Bild	Name	♥	Kurzbeschreibung
	BI-Metall Sägeband 6700 x 41 x 1,3 mm		BI-Metall Sägeband 6700 x 41 x 1,3 mm verschiedene Zahnteilungen lieferbar
	Kühlmittelkonzentrat 5 ltr		Kühlmittelkonzentrat 5 ltr
	MEP Spänebürste025.0555		Späneräumbürste D. 100 mm
	LubeCut Minimalmengen-Schmiersystem		LubeCut Minimalmengen-Schmiersystem (Mikrodosierung)
	Sprühöl 5 ltr. Kanister		Sprühöl 5 ltr. Kanister Sprühöl für Minimalschmierung (Microdosierung)
	Späneförderer Shark652-662		MEP Späneförderer für Shark 652 / 662
	Kit MES		MEP Kit MES für Shark NC 5.0 und CNC 4.0 Modelle Produktionsmanagement-System
	OPTIMACUT		MEP OPTIMATCUT (automat. Stabanfangserkennung, inkrementelle Materialzuführung, Reststückoptimierung mittels Positionssensoren)
	DETECT		MEP DETECT (Überwachung von Hydraulikölstand, Hydrauliktemperatur, Kühlmittelstand)
	KK730 Adapter Abfuhrseite		Adapter für Abfuhrseite (rechts) zu KK 730 Rollenbahnen
	KK730-Rollenbahn 1500 mm		Schwerlast-Rollenbahn KK 730 L=1500 mm, Breite 730 mm
	KK730-Rollenbahn 3000 mm		Schwerlast-Rollenbahn KK 730 L=3000 mm, Breite 730 mm
	KKA730-15M_IN		angetriebene Schwerlast-Rollenbahn (Mastermodul) für die Ladeseite (Lademaster) L=1500 mm, Breite 730 mm mit Joystick-Box Steuerung
	KKA730-30M_IN		angetriebene Schwerlast-Rollenbahn (Mastermodul) für die Ladeseite (Lademaster) L=3000 mm, Breite 730 mm mit Joystick-Box Steuerung
	KKB730-15M_IN		angetriebene Schwerlast-Rollenbahn (Mastermodul) für die Ladeseite (Lademaster) L=1500 mm, Breite 730 mm mit ortsveränderbarer Bedienpult-Steuerung
	KKB730-30M_IN		angetriebene Schwerlast-Rollenbahn (Mastermodul) für die Ladeseite (Lademaster) L=3000 mm, Breite 730 mm mit ortsveränderbarer Bedienpult-Steuerung
