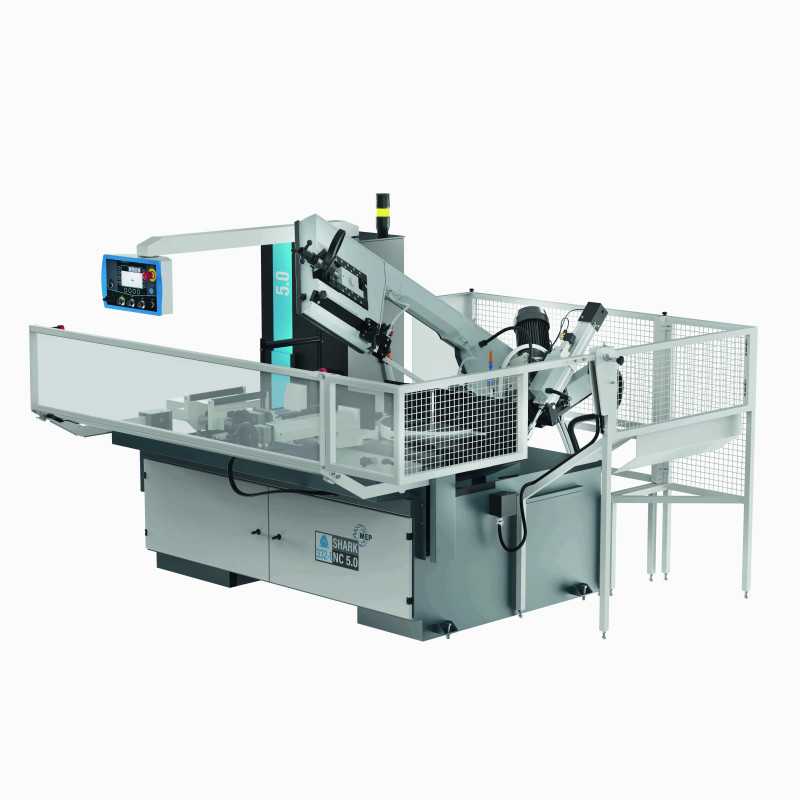

Shark 332-1 NC 5.0 - Vollautomat

  • Aktion
Shark 332-1 NC 5.0, Doppelgehrungsbandsäge NC Vollautomat
search
  • Shark 332-1 NC 5.0, Doppelgehrungsbandsäge NC Vollautomat
  • Anti-Vibrations Rollen an der vorderen Bandführung
  • neuer Sägerahmen, vollständig aus Stahlguss mit präzisem Verstellmechanismus für den vorderen Bandführungsarm
  • Leistungsstarkes Getriebe der Baugröße 75
  • neue Mechanik für die Verstellung der vorderen Bandführung und Anti-Vibrationsrollen
  • Materialzuführung mit Kugelumlaufspindel und Schrittmotor
  • großer, gelagerter Drehtisch mit austauschbaren Einlagen
  • eingravierte Winkelskala
  • Sicherheitssensoren der neuesten Generation entsprechend UNI EN ISO 14119 Sicherheitsrichtlinien
  • MEP Shark 332-1 NC Metallbandsäge
  • Windows CE basierte Touch-Screen-Steuerung
  • verschiedene Automatik-Schnittprogramme
  • über Servoventil kontrollierter Kopfabstieg mit autom.Ausgleich
  • 2 Kühlmittelpumpen
  • elektronische Bandspannkontrolle
  • Schraubstock mit Schnellverstellung
  • Präzisionsanschläge
  • Leistungsstarke Hydraulik mit geringem Energieverbrauch
  • MEP Shark 332-1 NC Metallbandsäge

Artikel: M572.0063.3

Shark 332-1 NC 5.0 - Vollautomat

34.170,00 € Aktion
zzgl. 19 % MwSt.

SHARK 332 NC 5.0, elektrohydraulischer Bandsägevollautomat mit zusätzlich halbautomatischem, halbautomatisch-dynamischem und manuellem Betrieb.

-Automatischer Zyklus (Schnitte von 0° bis 60° links)
-Halbautomatisch, halbautomatisch-dynamischer und manueller Zyklus (Schnitte von 45° rechts bis 60° links).
-Manueller oder halbautomatisch dynamischer Zyklus, um Schnitte außerhalb der Serienproduktion direkt ohne Programmierung durchzuführen.
-Numerisch gesteuerte Bandsägemaschinen mit der neuen, speziell von MEP für automatische Maschinen entwickelten, Windows „CE“ basierten Steuerung.
-MERKMALE:
-Benutzer Interface mit Touch Screen Display von 7” und mechanische Tasten für die Betriebsfunktionen der Sägemaschine , garantiert zuverlässigen Betrieb, einfach und intuitiv, und eine Kontrolle in Echtzeit aller Schnittparameter.
-Schutzumhausung für die Sicherheit des Arbeiters
-Die Bedienkonsole auf einem schwenkbarem Arm ermöglicht eine bequeme und sichere Bedienung von jeder Position aus.
-Anzeige und Eintragung der Alarm- und Fehlermeldungen mit der Möglichkeit, die entstandenen Vorfälle anzuzeigen.
-Stufenlose Regulierung der Schnittgeschwindigkeit von 15 bis 100 m/min über Frequenzumrichter (Inverter).
-Hydraulikaggregat jüngster Generation, höchst leistungsfähig mit geringem Energieverbrauch.
-Materialvorschub mit Schrittmotor über Kugelumlaufspindel, die auf entgegengesetzte Kugellager montiert ist; Einzelhub 600 mm wiederholbar, um jede Länge zu sägen.
-Positionierung des Sägekopfes und Bewegung des Zuführers mittels Joystick.
-Automatische Erfassung des Schnittanfangsposition.
-Handbediente Bandspannkontrolle mit Anzeige auf dem Display mittels elektronischem Umrechner.
-Automatische Überwachung der Schnittbelastung durch ein direkt auf dem Zylinder montiertes Servoventil.
-Die Kühlmittelwanne (versehen mit 2 Elektropumpen für die Schmierung und Kühlung des Sägebandes) ist im Untergestell eingebaut
-Die Späneschublade kann durch einen motorbetriebenen Späneförderer ersetzt werden – siehe Sonderzubehör.
-Vorbereitung für den Einbau des OPTIONALEN Minimalmengenschmiersystems nebst der herkömmlichen serienmäßigen Schmierung mit Emulsionsöl.
-Späneräumbürste.
-Bimetall-Sägeband für Voll- und Profilmaterial.
-Werkzeug und Gebrauchsanweisung mit Ersatzteilverzeichnis.

M572.0063.3

Besondere Bestellnummern

Hersteller-Teilenummer (MPN)
Shark 332-1 NC 5.0

Download

MEP Shark 332-1 NC 5.0

Katalogseiten MEP Bandsäge Shark 332-1 NC 5.0

Download (474.99KB)

technische Merkmale

Kapazität / Leistung

Schnittbereich RUND 0°:
300 mm
Schnittbereich RUND 45° li.:
260 mm
Schnittbereich RUND 60° li.:
180 mm
Schnittbereich RUND 45° re.:
240 mm
Schnittbereich VIERKANT 0°:
260 mm
Schnittbereich VIERKANT 45° li.:
250 mm
Schnittbereich VIERKANT 60° li.:
170 mm
Schnittbereich VIERKANT 45° re.:
210 mm
Schnittbereich FLACH 0°:
330 x 250 mm
Schnittbereich FLACH 45° li.:
260 x 200 mm
Schnittbereich FLACH 60° li.:
170 x 170 mm
Schnittbereich FLACH 45° re.:
240 x 160 mm

Technische Daten

Geschwindigkeit:
stufenlos 15 bis 100 m/min.
Motor:
2 , 2 kW
Sägeband:
3650 x 27 x 0 , 9 mm

Abmessung/Gewicht

Gewicht:
1105 kg
Bild Artikel-Nr. Name ♥ Kurzbeschreibung
Kühlmittelkonzentrat 5 ltr WKÜHLMITTEL Kühlmittelkonzentrat 5 ltr

Kühlmittelkonzentrat 5 ltr

LubeCut Minimalmengen-Schmiersystem I70.764.2BS24AC LubeCut Minimalmengen-Schmiersystem

LubeCut Minimalmengen-Schmiersystem

(Mikrodosierung)

Sprühöl 5 ltr. Kanister W1982 Sprühöl 5 ltr. Kanister

Sprühöl 5 ltr. Kanister Sprühöl für Minimalschmierung (Microdosierung)

BI-Metall Sägeband 3650 x 27 x 0,9 mm BI36527 BI-Metall Sägeband 3650 x 27 x 0,9 mm

BI-Metall Sägeband 3650 x 27 x 0,9 mm

verschiedene Zahnteilungen lieferbar

MEP Spänebürste025.0552 M025.0552 MEP Spänebürste025.0552

Späneräumbürste D. 50 mm

Fußschalter mit Not-Aus M090.0672 Fußschalter mit Not-Aus

MEP Fußschalter mit Not-Aus

für SX, NC und CNC FE Modelle

Kit IOT M089.0254 Kit IOT

MEP Kit IOT

für Shark NC 5.0 und CNC 4.0 Modelle

zur Anbindung der Maschine über LAN oder WiFi

Kit MES M089.0255 Kit MES

MEP Kit MES

für Shark NC 5.0 und CNC 4.0 Modelle

Produktionsmanagement-System

Shark332NC Anbauadapter rechts M090.0864 Shark332NC Anbauadapter rechts

MEP Anbauadapter für Shark 332-1 NC 5.0 Vollautomat

für Rollenbahn KK330 - Anbauseite rechts

Spanndruckregulierung NC M090.0614 Spanndruckregulierung NC

MEP Spanndruckregulierung Schraubstock

für NC Modelle

Linienlaser + Maschinenleuchte M090.0890 Linienlaser + Maschinenleuchte

MEP Linienlaser + Maschinenleuchte

Reststück-Minimierung Shark 332-1NC M090.1403 Reststück-Minimierung Shark 332-1NC

MEP Spezialschraubstock zur Reduzierung der min. Reststücklänge auf Shark 332-1 NC 5.0

ACHTUNG! Diese Option läßt sich nicht mit Bündelschnitteinrichtungen kombinieren!

Einstellbare Führung Shark 331-1 NC M090.1115 Einstellbare Führung Shark 331-1 NC

einstellbare Führung für Abschnitte zu Shark 332-1 NC

hydraulische Bündelspannung Shark 332-1 NC M090.1561 hydraulische Bündelspannung Shark 332-1 NC

MEP hydraulische Vertikalchraubstöcke zum Sägen von Bündeln

für Shark 332-1 NC

Späneförderer Shark 332 M035.0115 Späneförderer Shark 332

MEP Späneförderer für Shark 332, Tiger 372 CNC

KK 330 - Rollenbahn M090.2801 KK 330 - Rollenbahn

MEP Rollenbahn Anbaumodul L=1500 mm, mit 1 Stützfuß

Rollenbahn KK330HD Anbaumodul 1500 mm M090.2861 Rollenbahn KK330HD Anbaumodul 1500 mm

MEP Rollenbahn KK330HD (ex.K110HD) Anbaumodul L=1500 mm, mit 2 Stützfüßen "schwere Ausführung"

digitale Gehrungsanzeige SXI+NC M089.1196 digitale Gehrungsanzeige SXI+NC

MEP digitale Gehrungsanzeige digitale Gehrungsanzeige für Shark 332-1 SXI evo und NC 5.0 / 382-1 / 452-1 / 512 SXI evo
